恒温恒湿老化房制冷系统的制冷系统怎样组成的?

恒温恒湿老化房全封闭式机组试验箱的制冷系统由压缩机、冷凝器、蒸发器、毛纫管等组成，如图1—26所示。压缩机采用750w全封闭压缩机，冷凝器为风冷式，采用毛细管为节流装置，蒸发器为盘管式。

   恒温恒湿老化房制冷系统的工作状况是，压缩机启动后排出的高压过热蒸气通过冷凝器冷凝，经毛细管节流后进入冷藏室蒸发制冷，然后经过两个蒸发器之间的毛细管再次节流，进入冷冻室制冷，最后返回压缩机。

   由于冷藏室和冷冻室是两个温度，故采用两个蒸发器两次节流来达到两个不同的蒸发温度，这样就可提高柜内温度均匀性。

   蒸发器出口装有分液筒，以防止制冷剂液体进入压缩机汽缸。毛细管入口设有电磁阀，控制制冷刑通过。开启式制冷压缩机试验箱的制冷系统由压缩机、冷凝器、蒸发器、膨胀阀等组成，如图1—27。

   该试验箱采用3kw开启式压缩机，压缩机由电机通过三角皮带传动。冷凝器为风冷式，蒸发器由紫铜管加工成蛇形盘管，分布在柜体的内壳上。该系统蒸发器采用并联供液方式，以免低压管路过长而造成吸气压力损失太大。

   在冷凝器出口处安装了一个储液筒以储存制冷剂用，储液简出口端装有过滤器，滤去制冷剂杂质和水分。

   系统中装有两个热力膨胀阀，一个控制低温冷冻室的流量，一个控制冷冻室和冷藏室的流量。采用膨胀阀节流同毛细管节流相比，便于控制、调整和检修，而是也不像使用毛细管系统那样，对充灌制冷刑有严格要求。

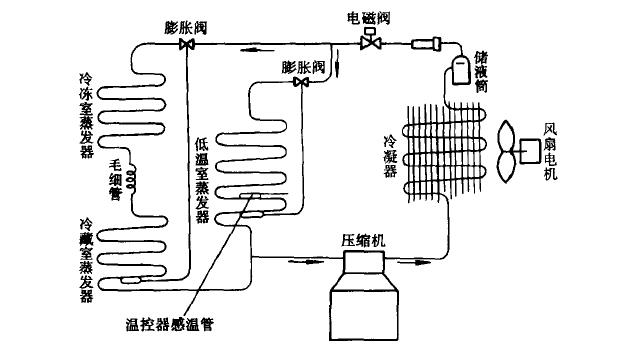

   该试验箱容积为3m，其制冷系统与体积赂小的试验箱制冷系统相比显著的区别是，它要有两个膨胀阀和3个蒸发器，在冷凝器出口处分成两组供液管，一组通过膨胀阀进入中间门的低温冷冻室蒸发制冷，另一组通过膨胀阀先进入冷冻室，然后再经过中间节流毛细管进入冷藏室，最后由一条总管吸回压缩机。
