环境试验设备

客车防水测试箱

客车防水测试箱

客车防水测试箱适用于外部照明和信号装置及汽车灯具外壳防护,能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能。...
订购热线:400-822-8565

产品用途 Product use

本试验方法主要是用来模拟由 灯具在在淋雨中,由雨水对灯具产生的影响,并以此来考核灯具产生抗击喷水渗透的能力。适用考核电工产品、外壳和密封件在淋雨环境下能否保证设备和组件良好性能的试验。



符合标准 Gb standard

IEC60529

CNS14165(IPX3,IPX4,IPX5,IPX6 GB4208GB/T2423.38 ECE 等国际之规范。



技术参数 Technical parameters

ZH-IPX3-X6

ZH-IPXLY-80

ZH-IPXLY-60

外尺寸(cm)

350x180x130(WxHxD)

130x180x110(WxHxD)

110x160x90(WxHxD)

内尺寸(cm)

300x100x100(WxHxD)

80x80x80(WxHxD)

60x60x60(WxHxD

IPX3-4

摆管半径400mm,喷嘴25只,喷嘴孔径0.4mm,每孔水流量0.07L/min

IPX5

喷嘴内径:6.3mm 水流速率:12.5 L/min+5%

IPX6

喷嘴内径:12.5mm 水流速率:100 L/min±5%

下旋转盘

SUS#304不锈钢板1 RPM & 角度可调整



箱体结构 --可非标定制

内外 SUS#304 不锈钢板。采用大型强化玻璃窗口及观测用室内灯,观查窗带雨乱,方便检视。磁簧式流量计,精确度高,误差小。采 PLC 复合人机界面控制,可做 作动时间、喷水时间、等设定,触控式设定、数字直接显示,所有条件完全由微电脑自动锁定。

可根据客户要求定制尺寸



设备特点 The core parts

自主研发控制器

主控制器采屏幕触控式主画面可规划出试验组别,采PLC复合人机界面控制,可做 作动时间、喷水时间、等设定。可于接口中设定起始及结束时间程序,可任意设定所需顺序、时间,操作方便。于运转中若有出现各种故障讯号,皆会以中文记录、显示,以方便维修。

触控式设定、数字直接显示,所有条件完全由微电脑自动锁定。

自带手机APP 可远程操控

采用高品质元器件,操作便捷,控制精度高,提高机身性能,断电复电后可自动连接程序运行,智能转换系统让试验更节能。



安全保护装置

法国施耐德 热过载保护

日本三菱 漏电保护装置

法国施耐德  电器执行器件

韩国彩虹 干烧保护

总电源相序 和缺相保护

日本三菱 断路保护

水位保护开关

箱内超温保护

多重保护装置,可确保样品安全,更加有效的保护设备元器件超负荷运行,大大降低设备故障的发生率,使设备运行更加稳定可靠。



规格参数:

型号

ZH-IPX3-X6

ZH-IPXLY-80

ZH-IPXLY-60

外尺寸(mm)

3500×1800×1300(W×H×D)

1300×1800×1100(W×H×D)

1100×1600×900(W×H×D)

内尺寸(mm)

3000×1000×1000(W×H×D)

800×800×800(W×H×D)

600×600×600(W×H×D)

测试范围:

IPX3-IPX4-IPX5-IPX6

IEC IPX3-IPX4

IEC IPX3-IPX4

IPX3-4

摆管半径400mm,喷嘴25只,喷嘴孔径0.4mm,每孔水流量0.07L/min

IPX5

喷嘴内径:6.3㎜      水流速率:12.5 L/min±5%

IPX6

喷嘴内径:12.5㎜     水流速率:100 L/min±5%

下旋转盘

SUS#304不锈钢板1 RPM & 角度可调整

控制器

   1. 采7寸真彩触摸屏+PLC复合人机界面控制,可做作动时间.耐水时间及受测物品动作时间设定。
   2. 可设定不同之动作段、休息等时间程序,操作方便。
   3. DC电源插头 可另接电源供应器,使受测物可于耐水试验之同时做性能测试。

配件

   a.帮浦马达: 德国进口高压汞浦1/2HP,3.5HP 各壹组
   b.转盘旋转马达:TUNGLEE马达。数位显示转速表壹组(含  减速机组)。2组
   C . IPX3-IPX4喷咀  25只
   D . IPX5   (6.3㎜  ) 喷嘴一组
   E . IPX6   (12.5㎜ ) 喷嘴一组
   F . IPX5及X6固定座一组

附件

   1. 强化玻璃视窗及观测用室内灯
   2.精密式活动滤网
   3.低水位警告装置,溢水管
   4. 流 量 计 : 0.5-5 L/min壹组,10-120 L/min壹组
   5. 内置水箱

材质

  1.内部SUS#304不锈钢板。
   2.外部SUS#304不锈钢板,粉体烤漆处理。

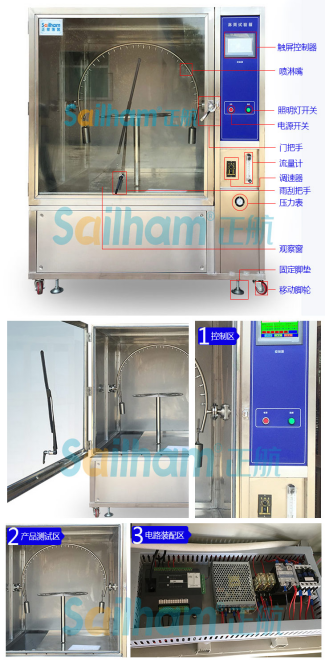

细节特写:
